概 述
威力巴流量計是根據I S0396″封閉管道中流體流量的測量一速度面積法″國際標準而設計制造的專門用于大口徑煤氣、煙道氣、電廠風流量測量的先進儀表。該套流量計是由差壓傳感探頭和計算顯示單元構成。該系統具有測量范圍寬、壓力損失小(壓損僅為最大差壓的3％，高效節能)、可不斷氣檢修、不易結污、可在線清洗等突出性能．適用于臟污、低壓、低流速大口徑煤氣及空氣等介質的流量測量。
測量原理

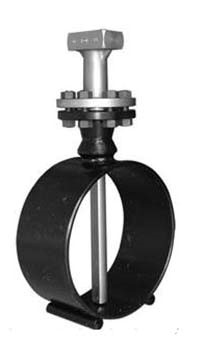

威力巴探頭是威力巴流量計的傳感部分,它將管道中某點的流體流速轉變成一個對應的差壓信號。其采用新一代的專利設計結構,獨有的測頭形式具有測量壓力損失小、污物不易堆積的性能;新螺紋桿裝置可以對測管的插入位置進行精確調整，保證測量精度;密封室與球閥裝置使得測管可以不斷氣安裝檢修。威力巴流量計是根據動壓轉變靜壓原理工作的。測頭迎流面的測孔測出流體的總壓，測頭后流面的測孔測出流體的靜壓。根據伯努力方程可以得到測頭處流速與差壓以下關系:
V:測頭處流速，m/s
△P:威力巴流量計測出的差壓，Pa
ρ:被測介質密度，kg/m3
Kv:威力巴流量計系數
威力巴流量計的差壓，根據以下公式計算出流量:
Q=αβγAV×3600
Q:流體流量，m3/h
α:流速分布系數
β:阻塞系數
Y:截面修正系數
A:管道公稱截面積，m2
V:測頭處流速，m/s威力巴測量系統的性能
在均速流量探頭中探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓
信號是否穩定和準確對均速探頭的精度和性能起決定性的作用。
威力巴探頭之所以能精確的檢測到由流體的平均速度，是因?yàn)樵谕Π吞筋^高低壓區有按對數線性法排列
的多對取壓孔，通過多對取壓孔可以精確的檢測到平均流速產生的平均差壓。
