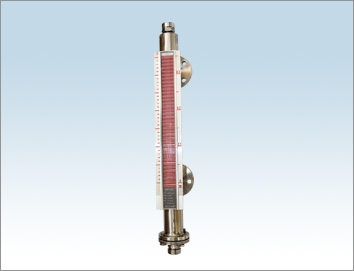

UFDZ頂裝(底裝)型磁性翻板液位計是應用戶需要在地下容器上開孔位置要求而開發的新一代液位計， 跟UIZ內裝型液位相比，具有價格便宜、能適用于易燃易爆、有毒、強腐蝕性和揮發性的環境中工作，是 UFZ側裝型磁性翻板液位計的特殊型、具有安全可靠、觀察方便、液位指示清晰等特點，廣泛應用于油庫、 地下儲罐、槽等容器及食品、化工、化肥等行業上，同時在該液位計上配上有關的配件，還具有報警和控 制信號輸出功能。
主要技術指標
1、 量程范圍:300～6000
2、 介質密度(g/cm3):0.5～2
3、 工作溫度(℃):-40～350
4、 壓力等級(MPa):≤32
5、 測量精度:≤±10
工作原理
該產品由本體(由上、下導管組成)，翻板箱(由紅、白雙色磁性小翻板 組成)，浮子(由磁體、頂桿、浮筒組成)等組成，其結構如圖所示，工作原理 為:容器內的浮筒(按不同介質和壓力針對研制)，在下導管中隨液面高度的變 化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本外的翻板翻 動并用紅，白顏色來指示液位高度。
特點
1、 在容器不適宜側面開孔及容器周圍空間很少時，可在容器上部或下部安裝本形式液位計
2、 適用于粘度較大的液體介質
3、 顯示器的觀察方向可任意改變
4、 其他特點和UFZ特點相同
選用須知
1、 防腐型公稱壓力≤1.0MPa。
2、 液位計有一定盲區，故在讀取液位高度時應加上盲區值補償(本廠液位計出廠時，標尺刻度零位已遷移 到實際值)。
3、 液位計測量范圍不超過5米，否則影響液位計的穩定可靠、牢度等。
4、 安裝連接法蘭，本液位計出廠的常用突面尺寸參考(HG21592-97)制造。
安裝使用和維護
1、 液位計護導管和主體導管必須保持垂直
2、 連桿不能彎曲，必須挺直插入
3、 安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示白色，零以下顯示紅色
